產品用途：
用于圓型沉淀池的排泥，一般用在池徑較小的場合。
產品特點：
1采用擺線針輪減速機傳動，傳遞扭矩大，穩定性好。
2安裝方便，維護簡單，有扭矩保護，工作可靠。
3排泥徹底，工作效率高。
構造及工作過程：

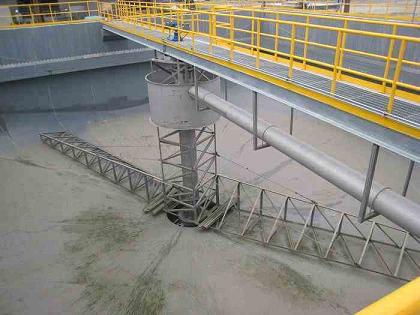

WNG系列刮泥機為中心傳動，由工作橋、驅動裝置、導流筒、浮渣擋板、集渣斗、出水堰板、主軸、濃縮條、刮泥臂、刮泥板及電控箱等組成。
工作過程：驅動系統帶動傳動軸，轉動軸兩側裝有對稱刮臂，沿刮臂排列刮泥板，通過刮臂的不斷旋轉，同時濃縮條也在切割污泥，達到濃縮污泥的效果，最終由刮泥板將污泥刮到集泥槽。撇渣裝置隨著刮臂一起運行將水面的浮渣聚集刮入集渣斗。
使用條件：
刮泥機在下列條件下能正常連續運行：
1海拔不超過1000m;
2最高介質溫度不超過70°C;
3介質的PH值在4~10之間;
4環境壓力660~740mmHg;
5工作制S1。
技術性能：
1)驅動裝置
驅動裝置由電機、減速機、軸承座等組成，該裝置安裝在工作橋上，承受全部結構的旋轉載荷。
驅動裝置設有過扭保護，安全可靠。
2)導流筒
導流筒起緩沖水壓的作用。
3)中心傳動主軸
中心傳動主軸是刮泥機傳遞扭矩的重要部件之一，主軸的上端連接在旋轉軸承座上，主軸的下端兩側裝有對稱的刮臂，并設有滑動軸承作徑向支承，中心主軸傳遞扭矩較大，安全系數不小于2.5.
4)撇渣裝置由支撐桿、浮渣刮板、浮渣斗和浮渣耙等組成。浮渣斗能順利排渣，不得有浮渣堆積現象。隨工作橋旋轉的撇渣板和周邊擋渣堰形成了漸縮區域，液面上的浮渣向漸縮區域內集中，直至其封閉邊刮渣板臂。當刮臂抵達渣斗時，由刮渣板刮至集渣斗。
5)刮臂與集泥板
刮臂承受刮泥板刮泥時的阻力和刮臂、刮泥板等自重作用，既承受水平方向由集泥阻力產生的扭矩，又承受豎直方向由刮臂等自重所引起的彎矩。為了受力平衡，以對稱形式布置兩個刮臂，刮臂的底弦與池底坡面平行刮泥板安裝于刮臂底弦，集泥板下邊緣距池底20mm-50mm。
6)工作橋及扶欄
工作橋采用Q235鋼焊接而成，橋寬約1000mm，上面鋪設走道板，走道板為花紋板，護欄高度為1000mm，工作橋最大撓度應小于L/700。整個工作橋的設計制造結實、輕巧、耐用、美觀。
電氣控制：
刮泥機配有1臺戶外一控一掛壁式電控箱，箱體材質為碳鋼。電控箱采用耐腐蝕、防銹、高防護等級，滿足相應的技術要求，其防護等級為IP55，具有一定的抗機械沖擊性能。電控箱帶有起/?？刂瓢粹o運行指示燈、緊急停車按鈕，自動/手動切換開關，當切換到自動狀態時，刮泥機可受到來自中央控制室PLC送來的開、停命令，當切換到手動時，可就地手動控制開停。
