常見用途：
QJB-W型污泥回流泵是以潛水攪拌機為主機的新型產品，該泵為二級污水處理廠混合液回流、反硝化脫氮的專用設備，亦可用于地面排水時抽凈化水；灌溉和控制水道系統；廢水處理過程中再循環或泥漿抽吸回路中需要微揚程、大流量場所。
產品特點：
1、按照微揚程、大流量的工作模式特別設計
2、主機采用沖壓成型結構，水力性能好，效率高
3、一體化吊裝設計，可實現在水下快速按照
4、采用雙重機械密封和多重電機保護功能，提高運行可靠性
產品使用條件：
1、連續運行時，介質溫度不高于40℃；
2、介質PH值為6-9。
3、最大潛沒深度10m。
結構簡介：

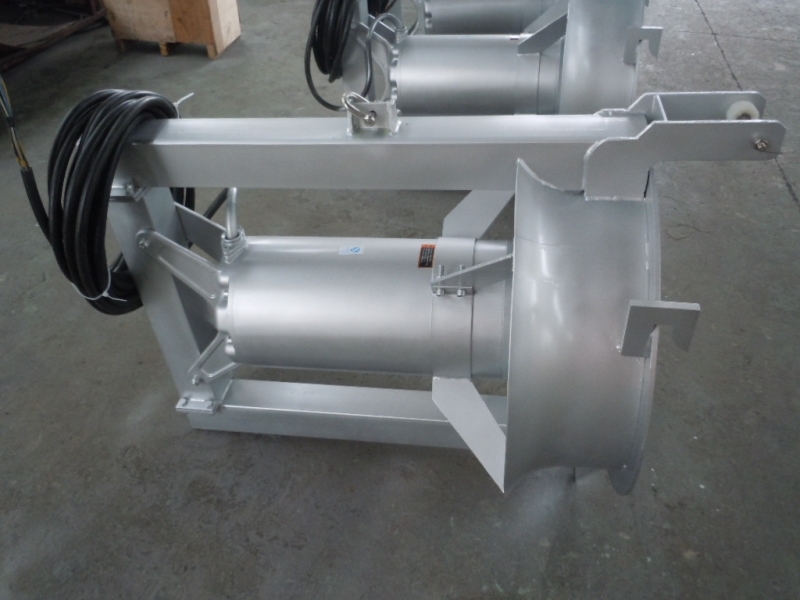

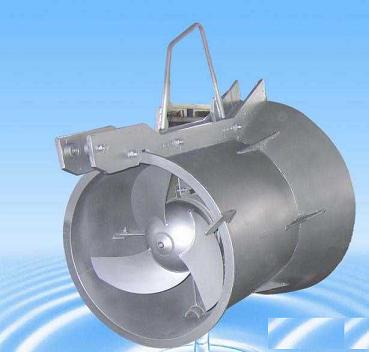

主要由主機、導流筒、安裝系統、穿墻管、拍門組成。主機結構采用混合型攪拌機的結構優點；
導流筒的目的是為了形成最好的流動狀態；穿墻管和拍門是為了更好地連通與疏導，并且在主機停止運行時，能很好地阻斷兩池間的連通。
主要參數：
|
型 號
|
電機功率（kw）
|
額定電流（A）
|
葉輪直徑（mm）
|
防護等級
|
絕緣等級
|
公稱直徑Φ（m）
|
|
QHB1.5
|
1.5
|
5.2
|
400
|
IP68
|
F
|
400
|
|
QHB2.5
|
2.5
|
7
|
400
|
IP68
|
F
|
400
|
|
QHB4
|
4.0
|
14
|
620
|
IP68
|
F
|
600
|
|
QHB5
|
5.0
|
19
|
620
|
IP68
|
F
|
600
|
|
QHB7.5
|
7.5
|
28
|
620
|
IP68
|
F
|
600
|
|
QHB10
|
10.0
|
32
|
620
|
IP68
|
F
|
600
|
性能曲線：
產品安裝
特別提醒用戶：正確安裝使用是該泵長久、正常運轉的基本保證。
潛水回流泵采用自動耦合安裝系統，在無需排水的情況下，不用任何機械拆卸便可迅速提升，安裝方便快捷。
本設備除穿墻需預埋外，導桿、起吊桿均用膨脹螺栓與池體連接，不需預埋件。
預埋件和拍門由用戶自行采購安裝，回流泵有水平安裝和垂直安裝兩種方式供用戶選擇。
安裝尺寸：
|
型 號
|
d1
|
d2
|
d3
|
D
|
DN
|
L
|
h1
|
h2
|
B
|
|
QJB-W1.5
|
195
|
440
|
520
|
600
|
400
|
680
|
750
|
350
|
由用戶確定建議大于400mm
|
|
QJB-W2.5
|
195
|
440
|
520
|
600
|
400
|
680
|
750
|
350
|
|
|
QJB-W4
|
273
|
645
|
725
|
800
|
600
|
930
|
1200
|
550
|
|
|
QJB-W5
|
273
|
645
|
725
|
800
|
600
|
930
|
1200
|
550
|
|
|
QJB-W7.5
|
300
|
645
|
725
|
800
|
600
|
980
|
1200
|
550
|
|
|
QJB-W10
|
300
|
645
|
725
|
800
|
600
|
980
|
1200
|
550
|
