ZXGN型懸掛式中心傳動刮泥機

2、設備型號 ZXGN-12

3、主要技術參數

型　號

技術參數ZXGN-12

池直徑 12   m

池　深  7  m

驅動電機功率  0.75 kw

池邊刮板線速度   1.5m/min

電機防護等級IP55

電機絕緣等級F級

電    源380V , 3ph , 50Hz

數    量  1套

4、特點

4.1采用三級擺線針輪減速機傳動，傳遞扭矩大，穩定性好。

4.2安裝方便，維護簡單，有扭矩保護，工作可靠。

4.3排泥徹底，工作效率高。

5、構造及工作過程

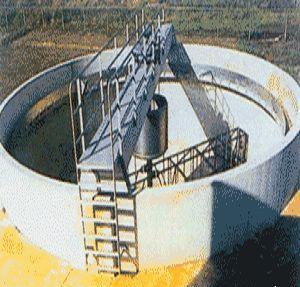

XGN系列刮泥機為中心傳動，由工作橋、驅動裝置、導流筒、主軸、刮臂、刮泥板、出水堰板、掛壁式電控箱等組成。

工作過程：固定在旋轉豎架上的刮臂在驅動裝置帶動下，繞池中心軸線旋轉，將沉積在池底的污泥吸入污泥桶中。

6、使用條件

刮泥機在下列條件下能正常連續運行：

6.1工作地點：戶外

6.2介質溫度：0-40°C

6.3介質PH：5-10

6.4環境溫度：-10-50°C;

6.5相對溫度：小于95%

6.6介質：污泥/污水

7、技術性能

7.1驅動裝置

驅動裝置由電機、減速機、軸承座等組成，該裝置安裝在工作橋上，承受全部結構的旋轉載荷。

驅動裝置設有過扭保護，安全可靠。

7.2導流筒

導流筒起緩沖水壓的作用，用鋼板卷制而成。

7.3中心傳動主軸

中心傳動主軸是刮泥機傳遞扭矩的重要部件之一，主軸的上端連接在旋轉軸承座上，主軸的下端兩側裝有對稱的刮臂，并設有滑動軸承作徑向支承，中心主軸傳遞扭矩較大

7.4刮臂與集泥板

刮臂承受刮泥板刮泥時的阻力和刮臂、刮泥板等自重作用，既承受水平方向由集泥阻力產生的扭矩，又承受豎直方向由刮臂等自重所引起的彎矩。為了受力平衡，以對稱形式布置兩個刮臂，刮臂的底弦與池底坡面平行刮泥板安裝于刮臂底弦，集泥板下邊緣距池底20mm-50mm。

7.5工作橋

工作橋有足夠的鋼度和強度，其最大撓度不大于跨度的1/180。工作橋的走道板為鋼制鍍鋅網格板，負荷至少能承受250kg/m2的重量。整個工作橋的設計制造結實、輕巧、耐用、美觀。

7.6電機減速機

驅動裝置設有防護罩，其結構型式便式維修檢查，并能滿足室外安裝的要求。減速機軸承及齒輪有良好的潤滑，工作壽命不低于100000小時。減速機適合戶外作業。電機的電源為380V，三相50HZ，電機防護等級為IP55，絕緣等級F級。整套設備設計使用壽命不小于15年。

8、電氣控制

中心傳動刮泥機電控箱為就地手動控制，并可預留PLC接口。防護等級為IP55。就地電控箱設有緊急停車按鈕，啟、停控制按鈕，啟、停指示燈、故障報警指示燈等。

9、主要材質

工作橋                                   碳鋼

主軸  　                                不銹鋼304

刮臂  　　　　　                   不銹鋼304

刮泥板                            　   不銹鋼304

出水堰板                               不銹鋼304

穩流筒                                  不銹鋼304

連接緊固件  　　　　　　　 不銹鋼304

電控箱箱體                             碳鋼
